Färdigställd installation av el, telefon och datanätverk i kontorslokal i Örtofta, Eslöv

I kontorslokaler där planlösningen anpassas för fler arbetsplatser eller där äldre installationer inte längre räcker till, byggs el, telefoni och datanätverk ofta om från grunden. I den här typen av arbete i Örtofta, Eslöv dras nya matningar, arbetsplatsuttag och nätverkskablar så att belysning, kommunikation och uppkoppling fungerar ihop med lokalens faktiska användning och med de krav som ställs av Elsäkerhetsverket och relevanta delar av Boverkets byggregler, BBR.

Beskriv ditt projekt

Så byggs el och datanät upp i kontorslokal i Örtofta, Eslöv

En kontorsanpassning börjar ofta i fördelningen av effekt och uttag, inte i ytskikten. Befintlig central gås igenom med fokus på lediga grupper, säkringsnivåer, jordfelsbrytare och om lasten behöver delas upp mellan belysning, allmänuttag, pentry och tekniska installationer. I lokaler med äldre kanalisation förekommer det att kabelvägarna är för snäva för ny datakabel, särskilt när både kraft och kommunikation tidigare lagts i samma stråk. Då byggs nya kabelstegar, väggkanaler eller undertaksförlagda dragningar så att starkström och svagström separeras på ett sätt som minskar störningar och förenklar framtida service.

Arbetsplatser, uttag och kanalisation

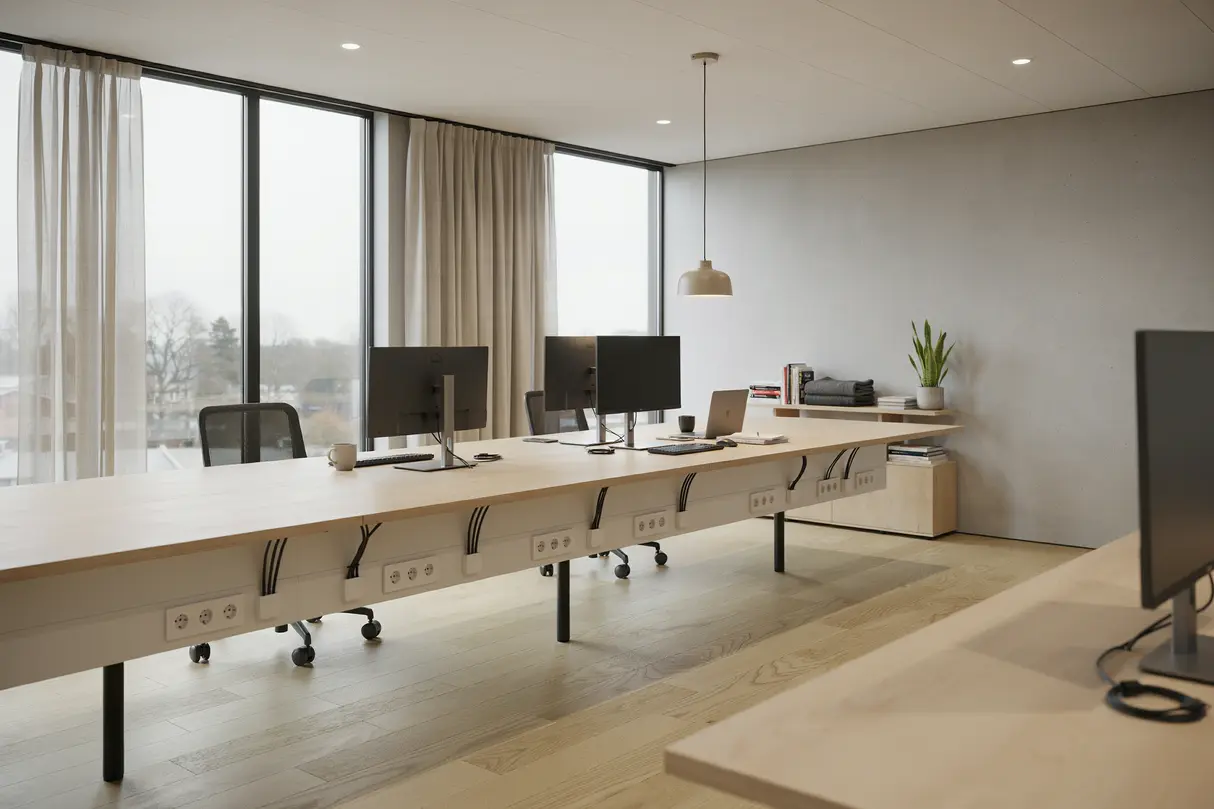

Vid skrivbordsplatser monteras vanligtvis dubbla eluttag och dubbla datauttag per arbetsplats, ofta i väggkanal, golvbox eller pelare beroende på hur rummet möbleras. I mindre kontor med 8 till 12 arbetsplatser brukar 16 till 24 nätverksuttag ge tillräcklig reserv för skrivare, accesspunkter och konferensutrustning. Kanalisationen dimensioneras så att nya kablar kan efterdras utan att väggar öppnas igen. Där undertak finns används ofta kabelstege eller trådstege ovan tak, medan öppna ytor i korridorer och mötesrum ofta får diskreta installationskanaler längs vägg.

Datakablar, patchpanel och märkning

Datanätet byggs normalt med partvinnad kopparkabel i kategori 6 eller kategori 6A beroende på krav på hastighet och framtida kapacitet. Kablarna avslutas i keystonejack i arbetsplatsuttagen och i patchpanel i teknikskåp eller mindre rack. För ett mindre kontor räcker ofta ett väggskåp på 9 till 12U, medan större lokaler behöver golvstående rack och bättre ventilation. Varje länk märks i båda ändar så att port, uttag och arbetsplats går att följa utan felsökning i efterhand. Efter terminering provas nätet med mätinstrument så att varje länk klarar rätt klassning enligt SS-EN för den kabeltyp som används.

Hitta rätt hjälp för arbetet

Belysning, telefoni och samordning med lokalen

I kontorsmiljö samordnas elinstallationen tätt med belysning, undertak, glaspartier och inredning. Nya grupper dras fram till allmänbelysning, nödvändiga styrningar och kompletterande uttag för skärmar, laddning och mötesrumsteknik. Där fast telefoni fortfarande används läggs telefoni vanligen över strukturerat datanät, men separata anslutningspunkter kan fortfarande behövas i reception, larmutrustning eller äldre system. Ett vanligt upplägg är att anslutningspunkter för konferensbord, skrivare och accesspunkter samlas i tydliga zoner så att golvytor hålls fria från lösa kablar och tillfälliga grendosor.

Provning och driftsättning

När installationen är dragen genomförs isolationsprovning, kontroll av skyddsledare, funktionskontroll av uttag och verifiering av gruppindelning. Elarbeten måste utföras av behörig elinstallatör enligt Elsäkerhetsverkets regler. För datanätet dokumenteras vanligtvis portschema, märkning och mätresultat, vilket gör det enklare att koppla in arbetsplatser stegvis utan att störa resten av verksamheten. I lokaler som byggs om medan delar av kontoret fortfarande används delas arbetet ofta upp i etapper på 2 till 4 dagar per zon för att hålla ordning på drift och åtkomst.

1. 1
   Inventering och plan för dragning

   Lokalens planlösning, antal arbetsplatser, befintlig central och möjliga kabelvägar gås igenom. Placering av uttag, rack, accesspunkter och belysningsmatningar bestäms så att installationen passar undertak, glaspartier och inredning.

2. 2
   Montering, kabeldragning och anslutning

   Kanalisation monteras först, därefter dras kraftkablar och nätverkskablar i separerade stråk. Uttag, patchpaneler, automater och eventuella golvboxar ansluts och märks upp för tydlig drift och framtida kompletteringar.

3. 3
   Kontroll, mätning och överlämning

   Anläggningen provas elektriskt och datalänkarna testas efter terminering. Märkscheman, gruppförteckning och enkel dokumentation lämnas så att arbetsplatser kan tas i bruk utan osäkerhet kring portar, säkringar eller anslutningspunkter.
